您當前位置：首頁 - 泵業產品泵業產品詳情

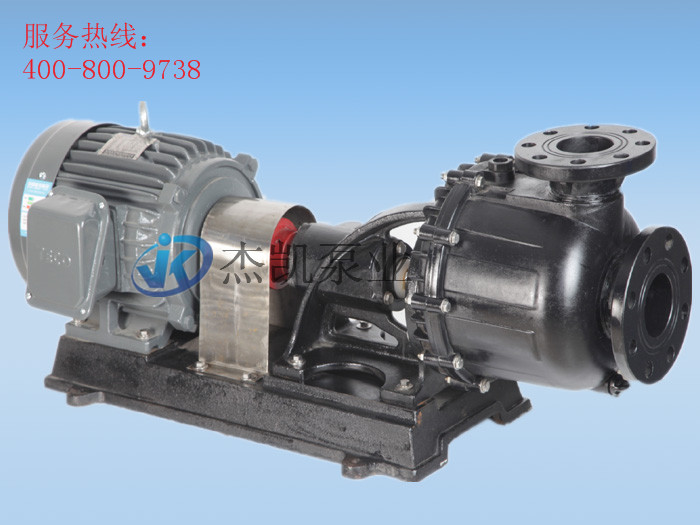

JKB-L 連軸自吸泵 5-10HP
耐酸堿自吸泵適用于所有含酸堿腐蝕性成分的化學藥液、污水等的抽送、循環、排放等，廣泛應用于電鍍、電子、化工、
皮革、染整廢水、廢氣等行業。JKB-L系列自吸泵泵頭與電機之間使用聯軸器連接，其大功率的型號、大流量款式。
JKB-L 連軸自吸泵產品型號
JKB 一 50 03 2 N B L 一 SCH 6
⑴ ⑵ ⑶ ⑷ ⑸ ⑹ ⑺ ⑻ ⑼
⑴JKB一機型編號
⑵出口口徑40-1-1/2〞 50-2〞 80-3″
⑶功率01-1HP 02-2HP 03-3HP 05-5HP 75-7.5HP
⑷極數-2:2P 4:4P
⑸橡膠材質 N-VBR E-EPDM V-VITON
⑹單向閥B-無舌 A-有舌
⑺L-低揚程 H-高揚程
⑻軸封材質CCS, CCH, SCH
⑼頻率5:50HZ 6:60HZ
JKB-L 連軸自吸泵核心特點
連軸式設計，提升泵的功率，方便維護保養；
結構簡單，裝配容易，成本低廉；
本機采用FRPP和VDF注塑成型，可合適大部分化學藥液場所使用；
獨特的軸封設計，具有自吸功能，自吸力強。有舌單向閥設計防止泵內液體的回流；
適合于大部分酸鹼液送；
入口應裝有止回閥或逆止閥，防止液體在停機時回流，使泵內液體流失，引起空轉損壞
JKB-L 連軸自吸泵規格表
|
型式 |
曲線 |
進出口徑 (mm) |
馬力(HP) |
相數() |
極數 |
全揚程(M) |
全流量(L/min) |
重量 KG |
|||
|
50HZ |
60HZ |
50HZ |
60HZ |
50HZ |
60HZ |
||||||
|
JKB-40022L |
d |
D |
40*40 |
2 |
3 |
2 |
17 |
20 |
360 |
320 |
75 |
|
JKB-40022H |
e |
E |
40*40 |
2 |
3 |
2 |
19 |
25 |
350 |
350 |
75 |
|
JKB-40032H |
f |
F |
40*40 |
3 |
3 |
2 |
25 |
28 |
400 |
410 |
80 |
|
JKB-50032L |
g |
G |
50*50 |
3 |
3 |
2 |
21 |
22 |
380 |
360 |
80 |
|
JKB-50032H |
h |
H |
50*50 |
3 |
3 |
2 |
23 |
30 |
400 |
430 |
80 |
|
JKB-50052H |
i |
I |
50*50 |
5 |
3 |
2 |
26 |
34 |
450 |
550 |
83 |
|
JKB-75052H |
j |
J |
75*75 |
5 |
3 |
2 |
27 |
35 |
800 |
860 |
84 |
|
JKB-75072H |
k |
K |
75*75 |
7.5 |
3 |
2 |
31 |
38 |
900 |
960 |
120 |
|
JKB-75102L |
l |
L |
75*75 |
10 |
3 |
2 |
31 |
40 |
920 |
1000 |
125 |
|
JKB-75102H |
m |
|
75*75 |
10 |
3 |
2 |
35 |
|
|
|
|

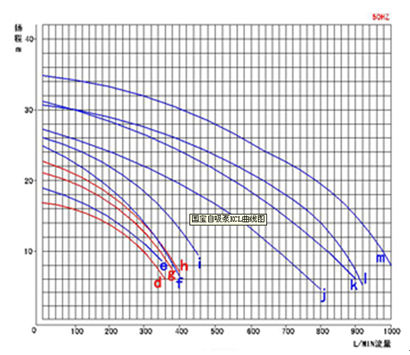

JKB-L 連軸自吸泵性能曲線圖

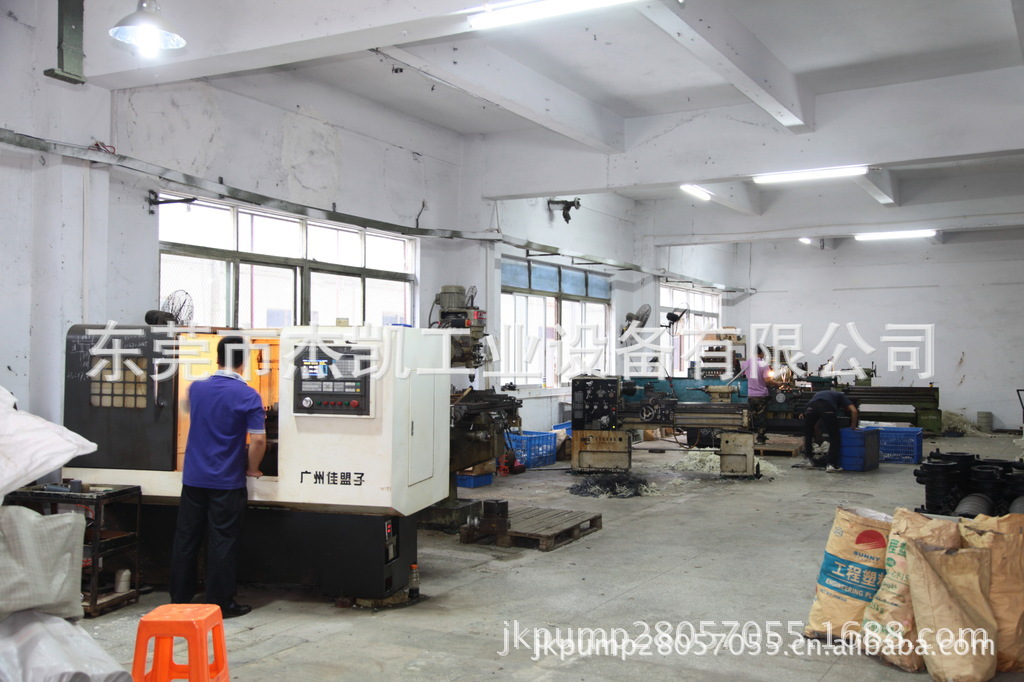

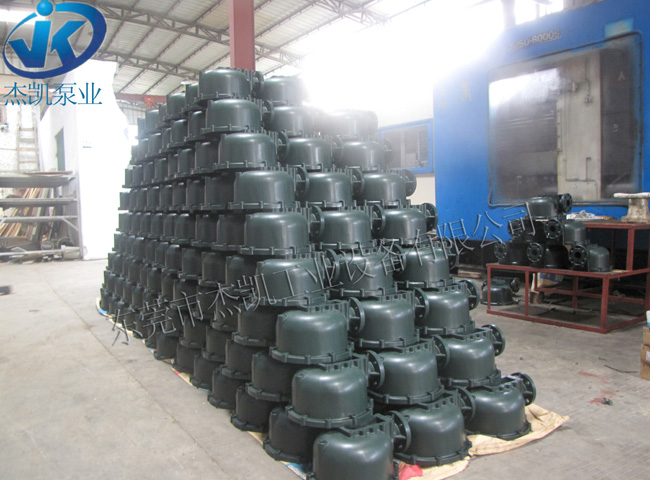

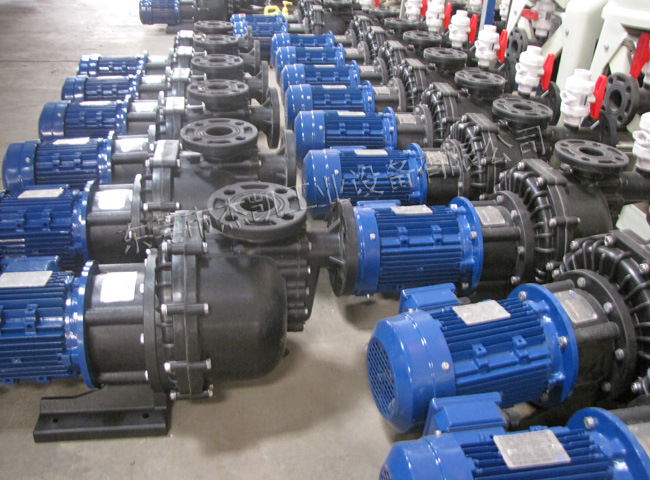

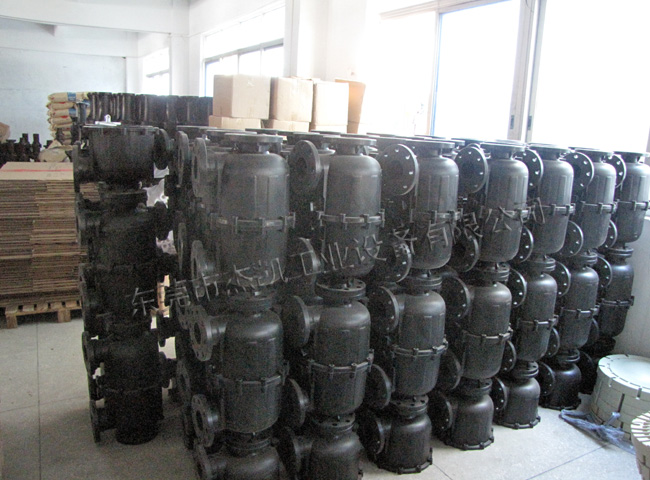

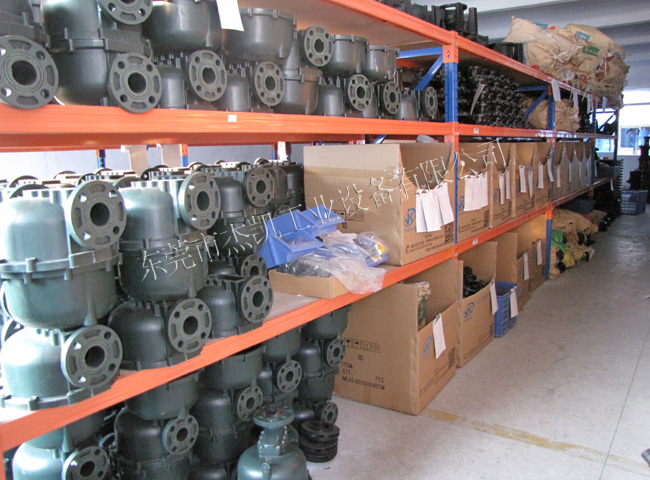

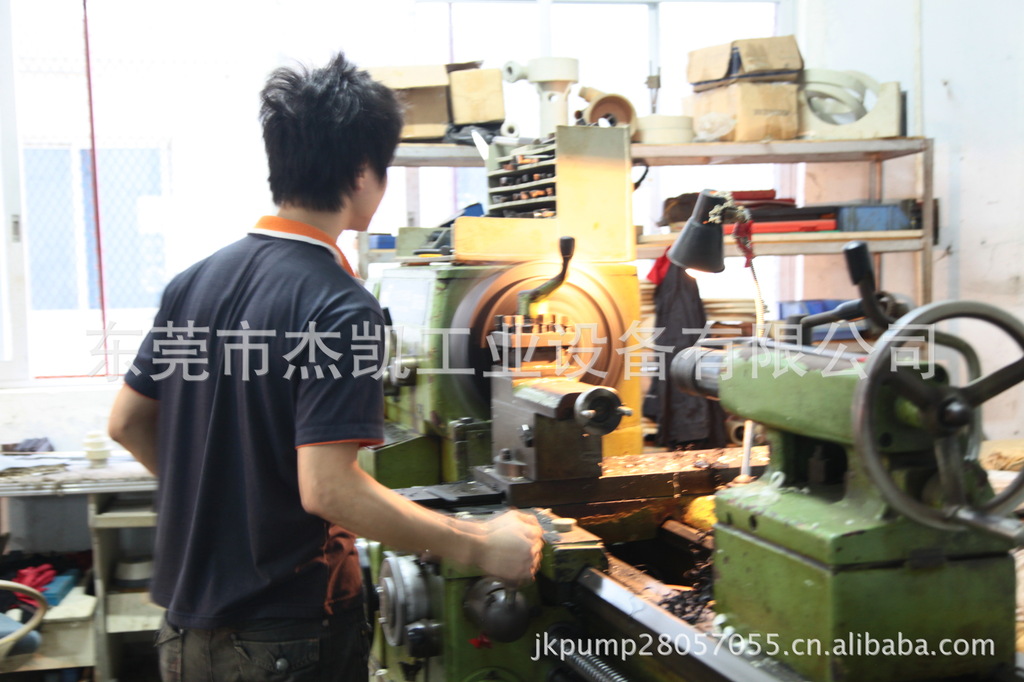

杰凱生產實力
杰凱資歷

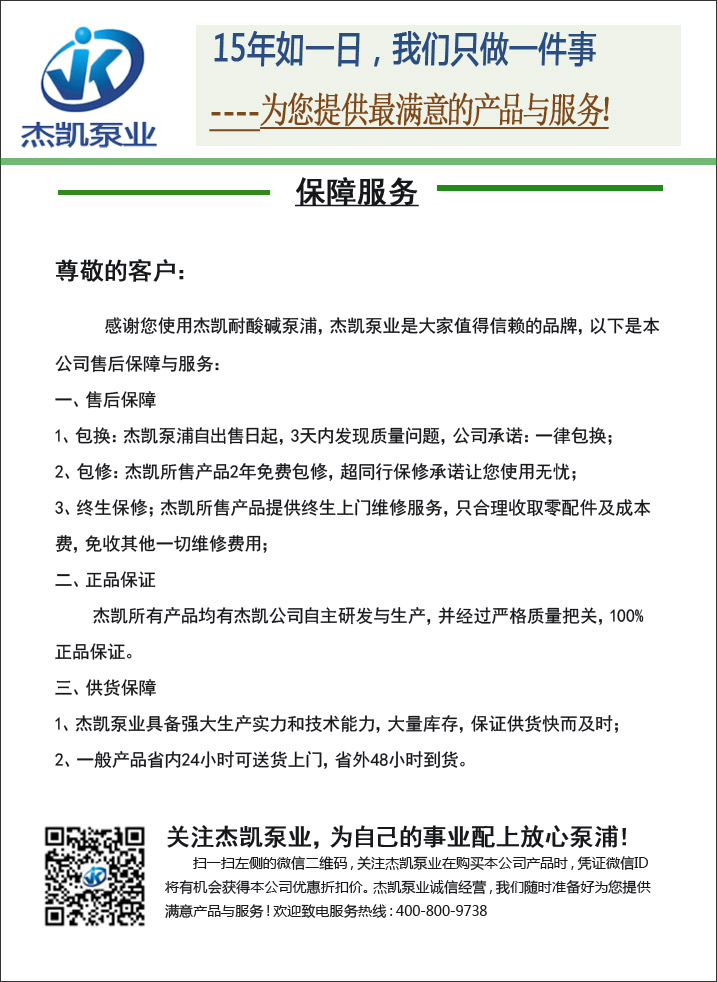

杰凱保障服務
相關技術資料請閱讀：杰凱自吸泵安裝與保研方法
