1.產品型號

HB -  02  25   1    220   5

⑴   ⑵   ⑶   ⑷   ⑸    ⑹

⑴ HB（一般） -機型編號

HBL（可適用于吸水氣）

⑵ 馬力

0.2-0.2KW，0.4-0.4KW，75-0.75KW，190-1.9KW

220-2.2KW，370-3.7KW，550-5.5KW，750-7.5KW

⑶ 口徑 25-1”， 30-1-1/4”， 40-1-1/2”， 50-2”， 65-2-1/2”

⑷ 相數 1-1  3-3

⑸ 電機 220-220V，380-380V，440-440V

⑹ 頻率 5-50Hz ,6-60Hz

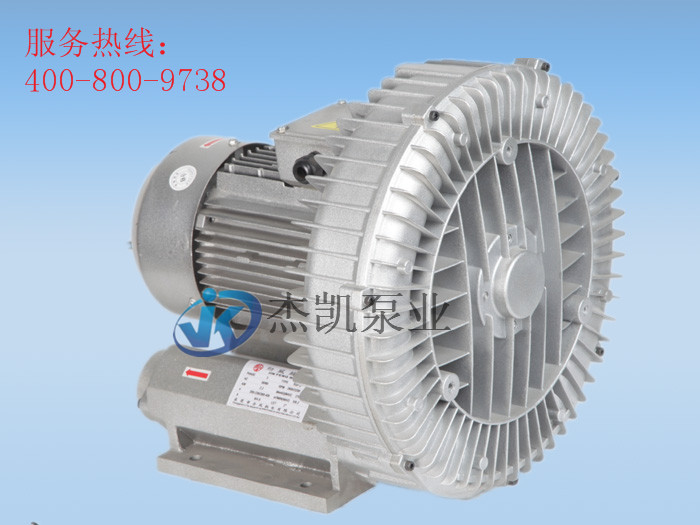

2.產品特點

1、本機采用鋁合金制造，散熱好，重量輕，外觀結構美，性能可靠，經久耐用；
2、葉輪旋轉時，不與任何部分接觸，免潤滑，保證無油污染；
3、采用標準IP54F級絕緣馬達效率高，馬達與鼓風機之間有軸封分離，預防異物吸入；
3、采用低噪音馬達直接傳動，再加上一體式的消音設備，因此噪音很低

4、用途廣泛：粉粒體輸送、造紙紙漿脫水、紡織纖維集塵、無梭織布機專用、污水處理空氣、隧道工程壓送空氣、空氣礦噴燃、水養殖氧氣供給等。

3.規格表

型式	馬力 KW	頻率 Hz	口徑	吐出壓力 MMAQ	風量m3/min	噪音值db	重量
0225	0.2	50/60	1”	620/700	0.8/1.0	52/55	6.5
0430	0.4	50/60	1-1/4	1200/1300	1.2/1.4	58/61	12
7540	0.75	50/60	1-1/2”	1800/2000	2.2/2.6	63/64	15
19050	1.9	50/60	2”	1400/1600	3.6/4.1	70/73	26
22050	2.2	50/60	2”	1600/2000	5.5/6.6	72/77	36
37050	3.7	50/60	2”	2300/2800	5.6/6.5	72/77	38
55065	5.5	50/60	2-1/2”	1600/2000	8.5/10	73/83	78
75065	7.5	50/60	2-1/2”	2600/3000	9.5/10.5	3/83	83

4.操作說明

一、檢查

收到鼓風機時，請檢視以下各項：

1、  標簽上所記載之事項，確實符合訂購事項：電壓V、頻率Hz、型號Type。

2、  運送途中有無破損或變形。



二、保管

鼓風機長期保管或停止使用時，請注意以下各項：

1、在原包裝狀況下之保管：選擇室內溫度變化小，且干燥之處所保管。

2、在安裝狀況下之保管：

①為防止水分或異物侵入，將鼓風機整體用罩套塑膠布等包裹住。

②鼓風機于停止?fàn)顩r，使其不受其它機械震動的影響。

③為防止軸承生銹，每兩個月一次通電運轉15秒鐘，或用手旋轉約10圈。



三、安裝

1、安裝場所

周圍溫度與濕度，應符合以下條件：

①三相——10~40℃；單相——5~40℃。

②選擇通風良好，塵埃及濕氣少之場所。開放型馬達防塵及防潮較弱，尤其須注意。

③設于露天者，請使用雨罩。

2、 安裝方法

①用螺絲確實固定于水平且具剛硬的基礎或基座上。基礎重量一般大約是鼓風機的3倍為標準。基座如高低不平，當螺栓扭緊時，鼓風機臺可能發生變形，應特別加以注意。請加裝避震器可降低噪音。

②鼓風機通常是軸承水平狀態之設計。吸入口在向上或向下之情形使用時，葉輪及子軸之重量均加在一側的軸承上，荷重增大，軸承壽命因而降低。機型場所之使用，請先洽詢本公司。

③吸入口上不連接通風道時，為防止危險物或異物吸入，請加裝鐵絲網。

④全閉外扇型之外扇蓋與開放型馬達后面，請離墻20mm以上。（使冷卻空氣可以流通）。



四、配管

1、管子直接連接于鼓風機上，盡量使中心一致，不可在勉強情形下連接。

2、通道軟管如使用防震接頭等，可簡易地連接且能防止震動的傳導。

3、管子重量請不要直接加在鼓風機之凸緣面上。

4 導引熱風時，請以性接頭，避免受熱膨脹影響。

5、避免突然縮小、擴大或彎曲等，使得流體效率不良。



五、配線

1、電源請使用定格電壓之定格周波數（標示牌之記載值）。

2、電壓之變動應于定格電壓的±5%之內。(10%亦可使用，但是長時間電壓變動太大

時，易造成故障，好能避免。

3、由于無熱過負載保護裝置，無法經常監控鼓風機之熱度，故請安裝相同馬力

之過負載保護電磁開關。并調整與銘板值相同之安全電流。

4、依據馬達之馬力及電氣工事方式，選擇標準的配線。

5、接地--為防漏電時發生事故，請裝設地線。

6、確認回轉方向。配線完成后，將開關開一下（瞬間）以確認其回轉方向及有無雜音。

回轉方向于鼓風機上箭頭表示。如回轉方向不對，如為三相者，將三條電線中任意二條調換。



六、運轉

1、一部份的鼓風機:

① 全閉時會發生過負荷現象。

② 全開時會發生過負荷現象。此時使用電流表確認電流大小、緩沖器調整之，通常在定格電流內使用。

 2、開關在一分鐘內返覆開與關，會引起馬達過熱，應加以避免。

 3、變頻器控制-使用變頻器時電源波形歪曲，馬達聲音大，震動亦較大。如使用變頻器

運轉，而溫度上升或震動大時，請停止運轉。一般請在下列條件下使用。

① 大周波數值(回轉數)--須為標示上所定周波數之內，并在定格電流之內。

② 小周波數(回轉數)--在 30 赫茲(Hz)以上，并于定格電流之內。

③ 單相馬達不能作變頻器運轉。



七、保養檢查

1、定期(約１個月)作震動、雜音、絕緣等檢查。風機中經常因有塵土、瓦斯流通，會

使翼輪及箱體嚴重腐蝕與磨耗，應縮短檢查周期。

 2、軸承使用密閉型球軸承，不能補充潤滑油，潤滑油壽命會依周圍環境及使用狀況有

大幅度變化。標準調件下，連續運轉時，平均油脂壽命約為 10000 個小時，故請使用２臺交替使用。



八、故障排除

1.接上電源后無法運轉

① 檢查電源，電壓是否正確，是否與鼓風機規格相符合。

② 將機蓋(0-2)上的螺絲松開，拆下機蓋，檢查葉輪(0-3)是否有異物卡住，將之清除。

2.使用時風量太小

① 檢查出入風口的配管是否過小，主管的管徑不得小于風機管徑的 80%。

② 檢查配管末端入口或出口的面積總合小于風機 70%。

③ 檢查使用風量是否與風機規格不符。

3.使用時風壓不足

① 檢查是管路太小或障礙過多（轉彎、縮小等）使其壓損過大。

② 使用場所之壓損是否大于風機的規格。

4.用時噪音過大

① RB 型檢查基座 (Base) 里的消音棉（dB-1）是否有裝或潮濕。

② 檢查是否機械的磨擦聲（軸承、葉輪與機殼等）

③ 檢查基座 (Base) 是否有固定,不會震動。

注意:單葉透浦式鼓風機為一精密之風機，內部零件之拆裝，請洽專業人員，非無必要，請
